علائم خرابی برد لوازم خانگی و روش های تشخیص آن

امروزه با پیشرفت خیره کننده تکنولوژی، در تمامی خانه ها لوازم برقی هوشمند و بسیار پیشرفته ای وجود دارند که کارها را برای ما بسیار اسان تر کرده اند. قلب تپنده و مغز متفکر لوازم خانگی قطعه ای بسیار حیاتی و حساس به نام برد الکترونیکی است. اگر این قطعه مهم دچار کوچک ترین نقص فنی شود، کل عملکرد دستگاه مختل شده و ممکن است وسیله شما به طور کامل خاموش شود و از کار بیفتد. اشنایی کامل با نشانه ها و علائم خرابی برد لوازم خانگی به شما کمک می کند تا پیش از وارد شدن اسیب های سنگین تر به موتور دستگاه، کمپرسور و سایر قطعات گران قیمت، مشکل را در همان مراحل اولیه شناسایی کنید.

در این مقاله تخصصی قصد داریم تمامی نشانه های هشدار دهنده خرابی این قطعه را به دقت بررسی کنیم، قطعات روی ان را بشناسیم، عوامل مخرب را معرفی کنیم و روش های اصولی عیب یابی را به شما اموزش دهیم. با ما همراه باشید.

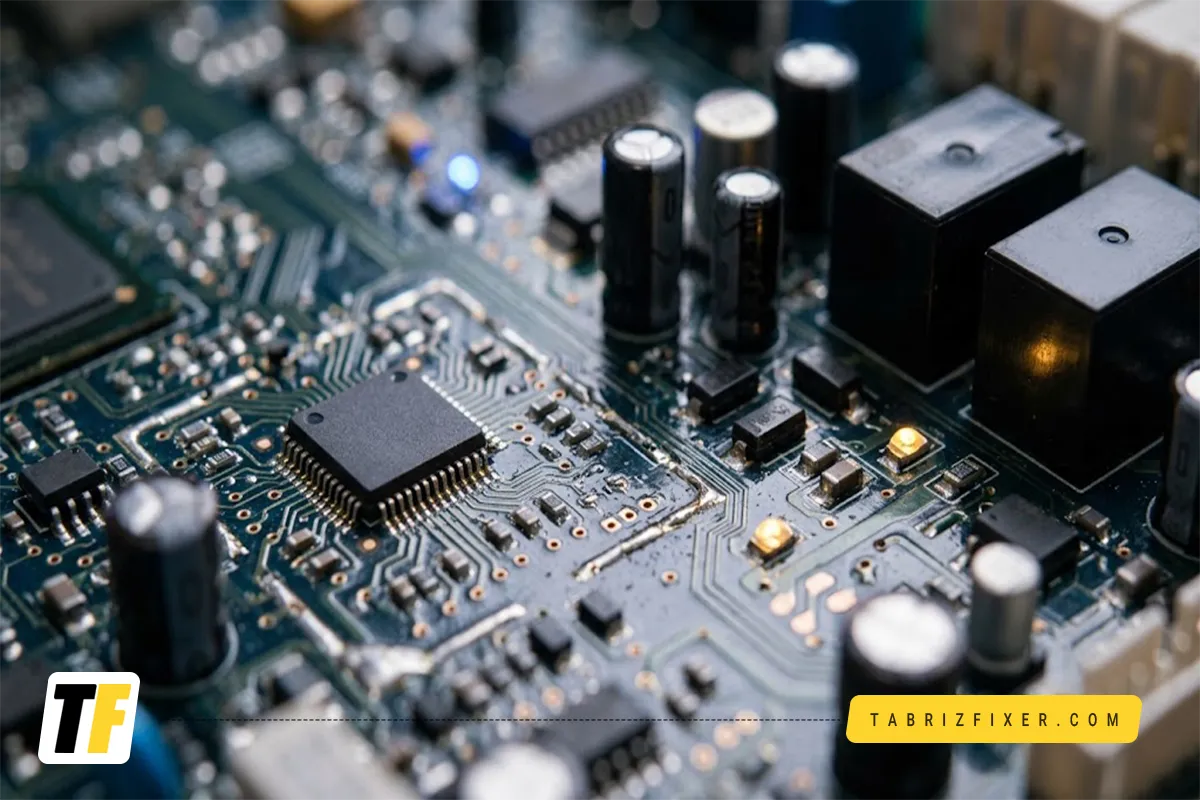

برد الکترونیکی لوازم خانگی چیست و چگونه کار می کند؟

برد الکترونیکی (Mainboard) در واقع یک مدار چاپی بسیار دقیق و مهندسی شده است که قطعات ریزی مانند خازن ها، مقاومت ها، ای سی ها (IC)، ترانزیستور ها و رله ها روی ان با ظرافت خاصی نصب شده اند. وظیفه اصلی این قطعه هوشمند، دریافت فرمان های کاربر از طریق پنل، پردازش سریع این اطلاعات و در نهایت ارسال دستورات الکتریکی به بخش های مختلف دستگاه برای اجرای برنامه های شستشو، سرمایش، گرمایش یا چرخش است. زمانی که شما دکمه استارت دستگاه را فشار می دهید، این مدار فرمان به شیر برقی، المنت و موتور دستور می دهد که در زمان های مشخصی روشن یا خاموش شوند. بنابراین در صورت بروز اتصالی در این بخش فرماندهی، هیچ یک از قطعات دیگر نمی توانند به درستی کار کنند.

اشنایی با قطعات روی مین برد و نشانه های خرابی ان ها

برای درک بهتر ایرادات الکترونیکی و نحوه رفع ان ها، ابتدا باید با قطعات ریزی که روی مدار قرار دارند اشنا شوید. هر قطعه وظیفه خاصی دارد و خرابی ان نشانه متفاوتی ایجاد می کند. در جدول کاربردی زیر این قطعات مهم و علائم خرابی برد لوازم خانگی را بررسی کرده ایم:

نام قطعه الکترونیکی	وظیفه اصلی در مدار دستگاه	نشانه خرابی و علائم سوختن قطعه در ظاهر
خازن (Capacitor)	ذخیره انرژی، جلوگیری از افت ولتاژ و تنظیم نوسانات	باد کردن سطح بالایی خازن، نشت مایع الکترولیت، روشن نشدن دستگاه
رله (Relay)	قطع و وصل کردن جریان برق به عنوان یک کلید مکانیکی	چسبیدن پلاتین ها به هم، یکسره کار کردن موتور، متوقف نشدن برنامه
مقاومت (Resistor)	کنترل و محدود کردن میزان جریان برق عبوری در مسیرها	سیاه شدن ظاهری قطعه، بوی سوختگی، قطعی کامل جریان در یک بخش
ای سی (IC / پردازنده)	پردازش اطلاعات، ذخیره برنامه ها و صدور فرمان اصلی	هنگ کردن سیستم دستگاه، عمل نکردن دکمه های پنل، ارور های مداوم
ترانس (Transformer)	کاهش ولتاژ برق شهری (۲۲۰ ولت) به ولتاژ ایمن مدار	بوی شدید سوختگی سیم پیچ، خاموشی مطلق و روشن نشدن کل دستگاه

علائم عمومی و مشترک سوختن برد لوازم خانگی

خرابی و سوختن مدار چاپی معمولا نشانه های مشابهی در دستگاه های مختلف دارد. اگر با هر یک از موارد زیر در منزل روبرو شدید، باید فورا استفاده از وسیله برقی را متوقف کنید تا اسیب بیشتری وارد نشود:

۱. روشن نشدن کامل و خاموشی مطلق دستگاه

یکی از بارز ترین و قطعی ترین نشانه های سوختن مدار تغذیه این است که دستگاه شما اصلا روشن نمی شود. اگر مطمئن هستید که پریز برق ساختمان و کابل برق دستگاه سالم هستند اما پنل کاملا خاموش است و هیچ چراغی روشن نمی شود، احتمال خرابی کامل برد تغذیه بسیار بالا است و باید توسط یک متخصص الکترونیک بررسی شود.

۲. خاموش شدن ناگهانی دستگاه در حین کار

اگر دستگاه شما در وسط انجام کار (مثلا اواسط شستشو یا گرم کردن) به صورت ناگهانی متوقف شده و به طور کامل خاموش می شود، مشکل جدی است. این ایراد ممکن است به دلیل داغ شدن بیش از حد ای سی پردازنده بر اثر فشار کار بالا باشد، یا اینکه نوسان ولتاژ برق باعث اختلال در عملکرد رله ها و مدار محافظ شده باشد.

۳. نمایش کد خطا و ارور روی صفحه نمایشگر

لوازم خانگی پیشرفته امروزی دارای سیستم هوشمند عیب یابی خودکار هستند. در صورت بروز هرگونه اتصالی یا قطعی در مدار فرمان، دستگاه کار را متوقف کرده و یک کد خطا یا ارور را روی صفحه دیجیتال نشان می دهد. این کدها به تکنسین کمک می کنند تا متوجه شوند ارتباط کدام سنسور با برد اصلی قطع شده است.

۴. عمل نکردن دکمه ها و از کار افتادن پنل لمسی

گاهی اوقات دستگاه روشن می شود و برق در ان جریان دارد، اما دکمه های فیزیکی عمل نمی کنند یا پنل لمسی به فشار انگشتان شما پاسخی نمی دهد. این موضوع نشان می دهد که کابل ارتباطی (فلت) بین برد دیسپلی (نمایشگر) و مدار اصلی دچار قطعی شده است و فرمان های شما به پردازنده مرکزی ارسال نمی شوند.

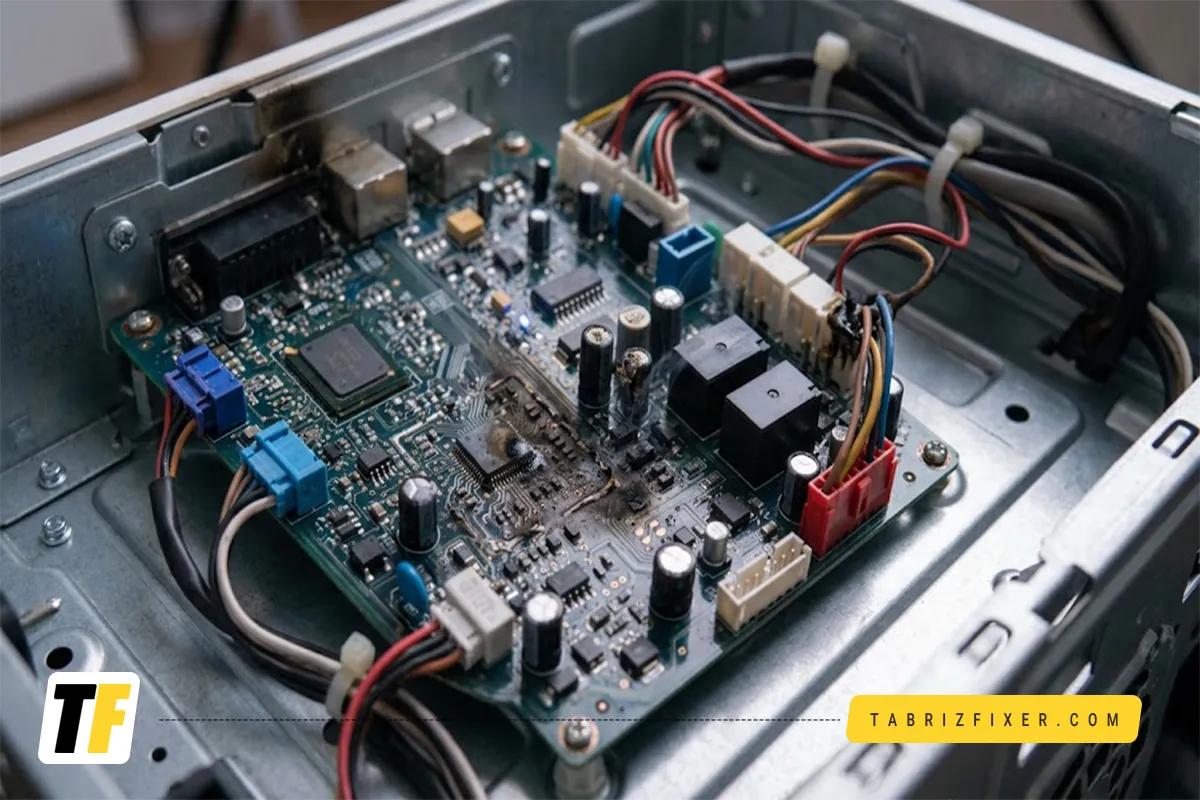

بررسی دقیق علائم خرابی برد در دستگاه های مختلف منزل

رفتار هر وسیله برقی هنگام اتصالی مدار فرمان کاملا متفاوت است. در ادامه نشانه های اختصاصی خرابی برد را برای تجهیزات پر کاربرد خانه به صورت تفکیک شده بررسی می کنیم.

نشانه های سوختن برد در ماشین لباسشویی

در ماشین های لباسشویی، برد وظیفه زمان بندی مراحل ابگیری، چرخش دیگ، تخلیه و تنظیم دمای اب را مدیریت می کند. اگر تایمر دستگاه به هم ریخته است و برنامه ها تمام نمی شوند، پیشنهاد می کنیم مقاله طولانی شدن چرخه شستشو در لباسشویی را مطالعه کنید. گاهی اوقات رله مربوط به المنت روی مدار خراب می شود و نمی تواند جریان المنت را قطع کند؛ در نتیجه اب بیش از حد داغ می شود که در مقاله علت داغ شدن ماشین لباسشویی توضیحات کاملی ارائه داده ایم. همچنین اگر موتور در مرحله خشک کن سرعت نمی گیرد، بررسی دلایل از کار افتادن حالت دور تند لباسشویی بسیار مفید است. برای بررسی دقیق دستگاه توسط تکنسین ماهر، از خدمات تعمیر ماشین لباسشویی در تبریز استفاده کنید.

علائم خرابی مین برد در یخچال فریزر و ساید بای ساید

در یخچال ها، مدار فرمان دستور استارت کمپرسور، روشن شدن فن ها و فعال شدن سیستم دیفراست (یخ زدا) را صادر می کند. اگر به موتور فرمان ندهد، یخچال کاملا گرم می ماند. از طرفی عدم ارسال فرمان به المنت برفک زدا باعث انباشت شدید یخ در فریزر می شود که در محتوای علت خراب شدن سیستم نوفراست یخچال فریزر ان را بررسی کرده ایم. برای حفظ سلامت قطعات الکترونیکی یخچال، رعایت اصول نگهداری بسیار مهم است. خواندن مقالات ۸ اصل و نکته ضروری برای نگهداری و مراقبت و اصول مهم مراقبت از لاستیک دور درب یخچال را به شما توصیه می کنیم. چنانچه یخچال شما دچار ایراد برقی شده است، متخصصان ما در بخش تعمیر یخچال و یخچال فریزر در تبریز و همچنین برای مدل های حرفه ای تر در بخش تعمیر ساید بای ساید در تبریز اماده رفع مشکل شما هستند.

علائم اختلال در مدار ماشین ظرفشویی

اگر ظروف شما در ماشین ظرفشویی چرب و کثیف باقی می مانند و اب دستگاه سرد است، به احتمال قوی مدار به المنت حرارتی فرمان روشن شدن نمی دهد (برای اشنایی بیشتر به علت خرابی المنت ماشین ظرفشویی مراجعه کنید). همچنین استفاده از مواد شوینده نامناسب می تواند باعث تولید کف بیش از حد و اسیب به سنسورها و مدار شود؛ لذا مقالات چگونه بفهمیم نمک ظرفشویی تمام شده؟ و فرق قرص، پودر و ژل ماشین ظرفشویی را حتما مطالعه نمایید. برای دریافت خدمات فوری در منزل، تیم مجرب ما برای تعمیر ماشین ظرفشویی در تبریز در کنار شماست.

نشانه های خرابی مین برد تلویزیون

گیر کردن تصویر روی لوگوی اولیه دستگاه، خاموش و روشن شدن های مکرر (ریست شدن)، یا سیاه شدن تصویر در حالی که صدا به وضوح شنیده می شود، از واضح ترین نشانه های خرابی مدار تلویزیون هستند. برای جزئیات کامل به مقاله علت خرابی مین برد تلویزیون و هزینه تعمیر ان سر بزنید. در تلویزیون های هوشمند، گاهی پر شدن حافظه داخلی باعث هنگی شدید سیستم عامل می شود که راه حل ان را در راهنمای حذف فایل ها و پاک کردن حافظه تلویزیون توضیح داده ایم. اگر مشکل با تنظیمات حل نشد، کارشناسان ما در مرکز تعمیر تلویزیون در تبریز اماده تعمیر مدار شما هستند.

بررسی خرابی برد در لوازم کوچک (مایکروفر، جاروبرقی، اسپرسوساز و اتو)

در مایکروفر ها، اگر دکمه های پنل کار نکنند یا دستگاه گرمایش نداشته باشد، مشکل از برد است (مراجعه به بخش تعمیر مایکروفر در تبریز).

در جاروبرقی، خرابی مدار دیمر باعث کار نکردن ولوم تنظیم مکش می شود. اگر به این مشکل رسیدگی نکنید به موتور فشار می اید. حتما مطالب علائم سوختگی موتور جاروبرقی و نحوه تمیز کردن لوله تلسکوپی و خرطومی جاروبرقی را بخوانید و برای سرویس دستگاه از تعمیر جاروبرقی در تبریز کمک بگیرید.

در دستگاه های قهوه ساز، اتصالی مدار باعث می شود پمپ اب عمل نکند و قهوه خارج نشود. برای اشنایی با مشکلات این دستگاه ها، خواندن علت ایجاد اب اضافی در سبد قهوه اسپرسوساز و نحوه رسوب زدایی قهوه ساز و اسپرسوساز را پیشنهاد می کنیم. خدمات تخصصی تعمیر اسپرسوساز و قهوه ساز در تبریز نیز برای شما فراهم است.

همچنین اگر اتوی شما گرم نمی شود، رله فرمان روی برد سوخته است (به مقالات علت داغ نشدن اتو پرس و ۵ علت بخار نکردن اتو های مخزن دار نگاهی بیندازید). برای رفع این قطعی، تکنسین های تعمیر اتو در تبریز در خدمت شما هستند.

دلایل اصلی سوختن و اسیب دیدن بردهای الکترونیکی

برای جلوگیری از خرابی مجدد قطعات، باید بدانید چه عواملی باعث این مشکلات می شوند:

۱. نوسانات شدید جریان برق شهری: اصلی ترین عامل خرابی مدارهای حساس، نوسان لحظه ای ولتاژ برق است. استفاده از محافظ برق استاندارد برای تمام لوازم خانگی کاملا الزامی است.

۲. نفوذ رطوبت و اب خوردگی: تمیز کردن دستگاه با دستمال بیش از حد خیس، شستن با اب یا نشت مایعات از شلنگ های داخلی باعث اتصالی شدید قطعات و سوختگی کامل مدار می شود.

۳. فرسودگی و پایان یافتن عمر قطعات: با گذشت زمان و استفاده طولانی مدت در محیط های گرم، قطعاتی مانند خازن ها دچار استهلاک طبیعی شده و کارایی خود را از دست می دهند.

روش های اصولی تشخیص و عیب یابی تخصصی

عیب یابی دقیق برد نیازمند دانش الکترونیک است و باید در کارگاه انجام شود. این کار شامل دو بخش است:

در مرحله اول، تعمیرکار به صورت چشمی مدار را بررسی می کند تا لکه های سیاه سوختگی، قطعات اب شده یا خازن های باد کرده را پیدا کند.

در مرحله دوم، تکنسین با استفاده از ابزارهای دقیقی مانند مولتی متر و اسیلوسکوپ، میزان ولتاژ خروجی، مقاومت و سلامت مسیرهای ارتباطی (تست بیزر) را اندازه گیری می کند تا قطعی های پنهان و نامرئی را در مدار شناسایی نماید.

نتیجه گیری

در این مقاله به صورت کاملا تخصصی به بررسی علائم خرابی برد لوازم خانگی و روش های تشخیص ان پرداختیم. متوجه شدیم که خاموشی مطلق و روشن نشدن دستگاه، نمایش پی در پی کدهای ارور، داغ شدن بیش از حد دستگاه و عمل نکردن دکمه های پنل از روشن ترین نشانه های سوختن مین برد به شمار می روند. همچنین متوجه شدیم که محافظت از دستگاه در برابر نوسانات برق و رطوبت می تواند از بروز این خسارات جلوگیری کند. در نهایت به یاد داشته باشید که تعمیرات الکترونیکی یک کار بسیار پیچیده و حساس است و کوچک ترین دستکاری اشتباه توسط افراد غیر متخصص می تواند مدار را به کلی از بین ببرد.
